氨合成催化劑主要用于化肥工業(yè)中氨的合成，在較低溫度下具有較高的催化活性，是一種較理想的氨合成催化劑，該產(chǎn)品也可用于冶金、電子管工業(yè)中，使氨分解為純凈的氫氣和氮?dú)?。氨分解和氨合成原料一樣，溫度不一樣，助劑不一樣?/p>

氨合成催化劑物理性質(zhì)

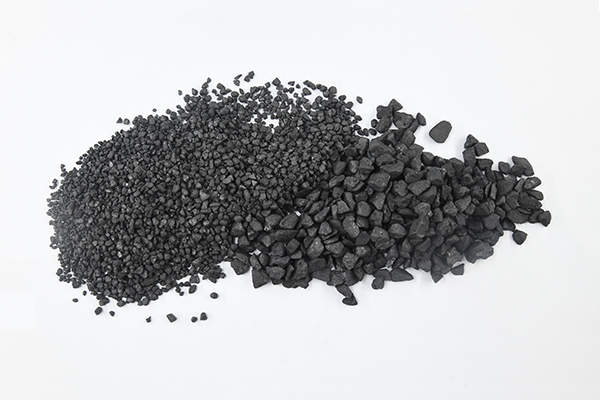

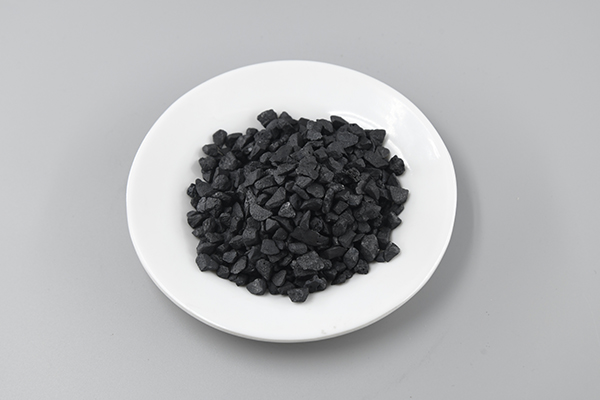

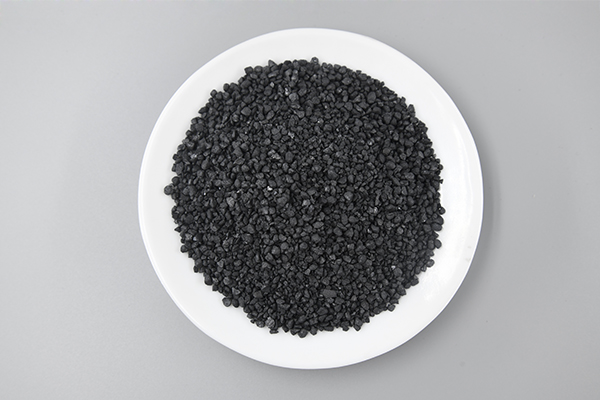

　　外觀：具有黑色金屬光澤，帶磁性的不規(guī)則固體顆粒。

　　粒度(mm)：1.5～3.0，2.2～3.3，3.3～4.7，4.7～6.7，6.7～9.4，9.4～13.0或用戶(hù)需要的其它粒度。

　　堆密度Kg/L：2.8～3.0。并隨顆粒變大而堆密度略增。

　　孔隙率：46%

　　比表面積：13.0m2/g

　　質(zhì)量指標(biāo) 產(chǎn)品符合標(biāo)準(zhǔn)HG/T3550-2013

　　在實(shí)驗(yàn)條件下，當(dāng)催化劑粒度為1.0～1.4mm，裝量2ml，壓力15.0Mpa、空速3×104hr-1、溫度425℃(在500℃耐熱20h后)時(shí)，出口氨不小于13.8%。

　　強(qiáng)度：按美國(guó)ASTM標(biāo)準(zhǔn)方法，磨損粒度1.0~3.0mm，磨損率<3.0%。

氨合成催化劑性能特點(diǎn)

　　1、活性高

　　2、易還原

　　氨合成催化劑還原階段主要參數(shù)如下：

　　升溫期： 室溫～330℃

　　出水初期： 330～410℃

　　出水主期： 410～480℃

　　出水末期： 480～490℃

　　還原至高溫度： 490～500℃

　　3、耐熱性能好、抗毒性能好

　　4、機(jī)械強(qiáng)度高

　　5、氨合成催化劑在空氣中易受潮，引起可溶性鉀鹽析出，致使活性降低，催化劑只有經(jīng)氫氣還原成α-Fe后，才具有催化活性，還原后的催化劑，若暴露在空氣中則迅速氧化燃燒而失去活性。

　　6、還原后的催化劑會(huì)被二氧化碳、一氧化碳、氧氣和水蒸氣等含氧化合物造成暫時(shí)中毒，而油類(lèi)、硫、磷、砷化物造成長(zhǎng)久中毒，銅液帶入合成塔內(nèi)也會(huì)造成長(zhǎng)久中毒。

　　工業(yè)使用條件(用戶(hù)在裝填之前應(yīng)過(guò)篩)

　　初期熱點(diǎn)溫度：465±5℃

　　正常操作溫區(qū)：350～510℃ 升降溫速率：30～40℃/h

　　正常操作壓力：10.0～31.4Mpa 升降壓速率：≤0.5Mpa/min

　　正常操作空速：5000～30000hr-1，以塔壓差 ≤1.0Mpa為宜

　　氫氮比：2.2～2.8
